开关型电源防雷模块(3+1NPE/1+1NPE)



产品介绍

LK-SPD20K385C/3+1NPE、1+1NPE

LK-SPD40K385B/3+1NPE、1+1NPE

LK-SPD60K385B/3+1NPE、1+1NPE

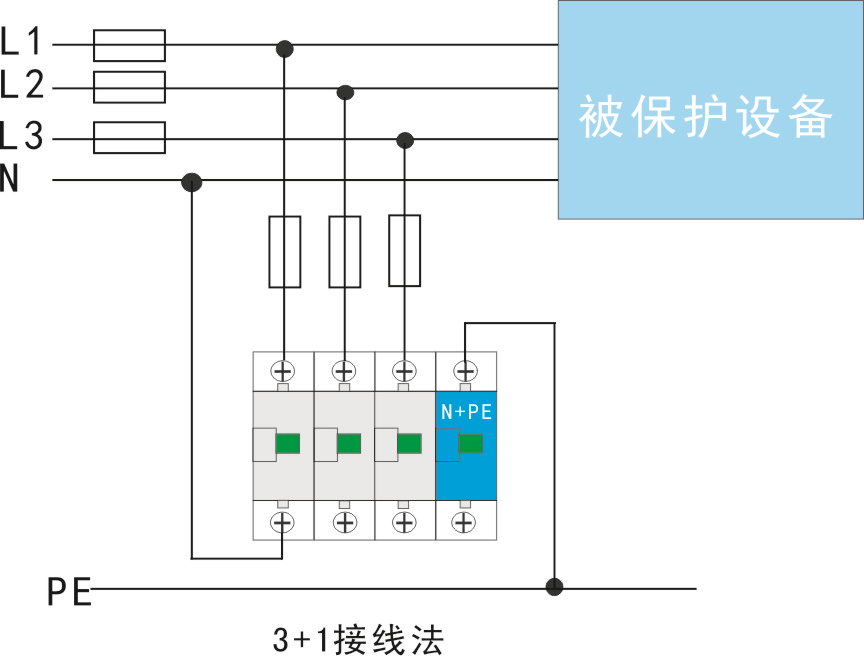

LK-SPD80K385B/3+1NPE、1+1NPE适用于零地保护组合也称为3+1保护模式。



产品特点

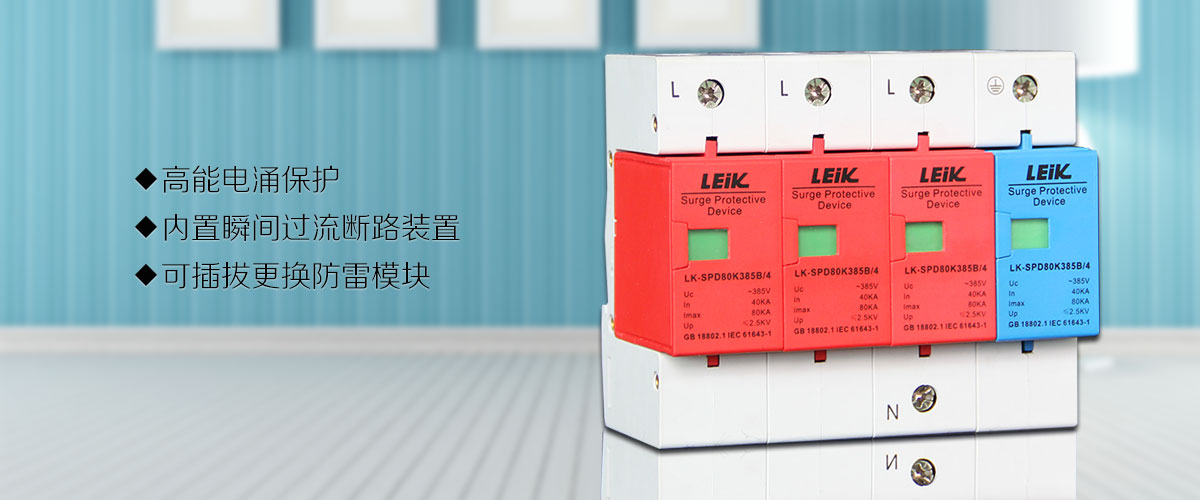

◆高能电涌保护

◆内置瞬间过流断路装置

◆可插拔更换防雷模块

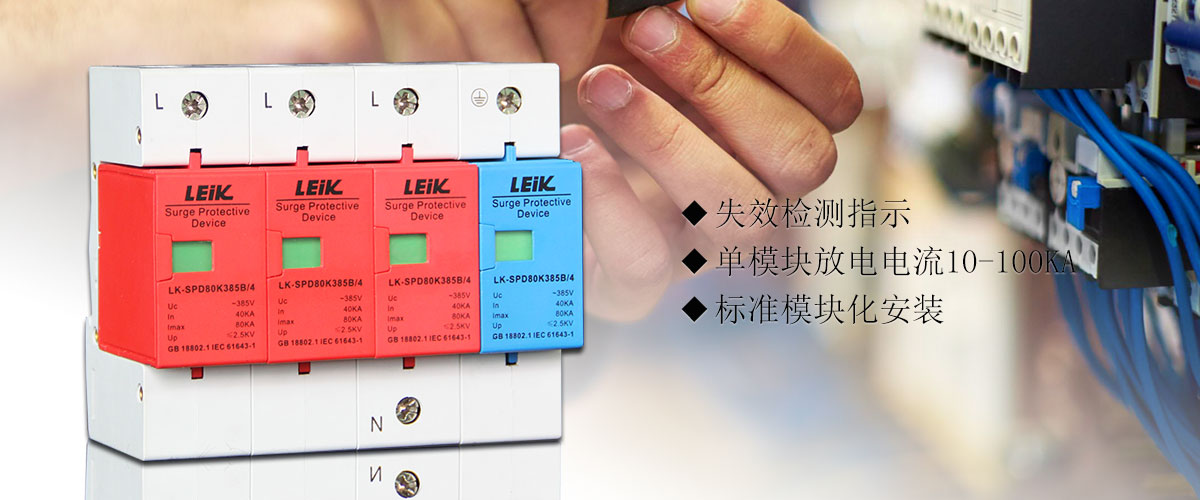

◆失效检测指示

◆单模块放电电流10-100KA

◆标准模块化安装

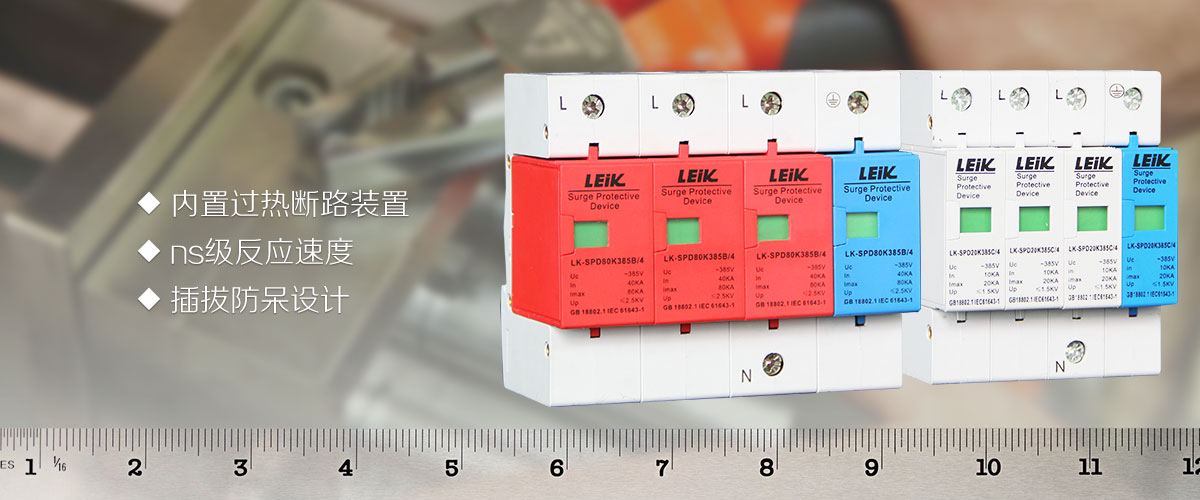

◆内置过热断路装置

◆ns级反应速度

◆插拔防呆设计




产品适用范围

20-80KA  3+1NPE、1+1NPE

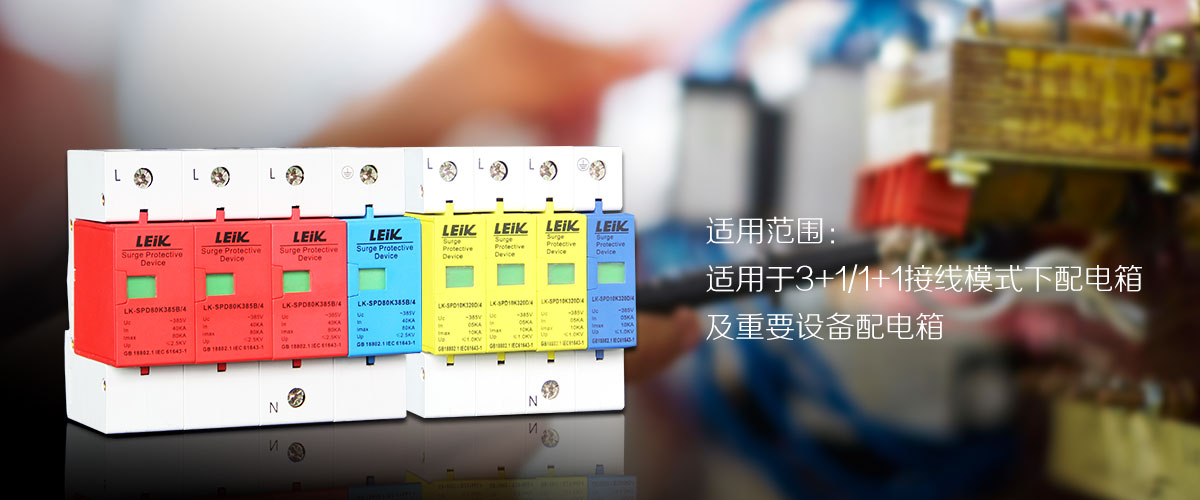

适用范围:适用于3+1/1+1接线模式下配电箱及重要设备配电箱



产品技术参数

型   号                     80K3+1/1+1     60K3+1/1+1         40K3+1/1+1        20K3+1/1+1

PSD端口

一端口

SPD类型

开关型

电源系统

TT-TN-IT

额定电压Un

220V

最大持续运行电源Uc

385V

响应时间

25ns

标称放电电流In(8/20μs)

40kA

30kA

20kA

10kA

最大放电电流Imax(8/20μs)

80kA

60kA

40kA

20kA

保护水平Up

<2500V

<2000V

<1800V

<1500V

推荐串接过流保护装置

63A/35kA

63A/35kA

32A/10kA

16A/6KA

内部过热断路器

断路装置

内置

内部电路过流断路装置

内置

机械性能

失效指示

绿色:正常 红色:失效

连接导线

16-25mm2

安装

35mm标准导轨(EN50022/DIN46277-3)

工作环境温度

-40/85°C

外壳材料

符合UL94V-0

外壳保护等级

IP20




订货型号



LK-SPD20K385C/3+1NPE、1+1NPE

LK-SPD40K385B/3+1NPE、1+1NPE

LK-SPD60K385B/3+1NPE、1+1NPE

LK-SPD80K385B/3+1NPE、1+1NPE
